Kraftdistribusjon har benytt automatiseringsteknologi i stor utstrekning
Ser nye muligheter
Elektro og automatiseringsteknologien er nær beslektede fag. I industriell virksomhet har de både produktmessig og organisatorisk nærmet seg hverandre de siste årene. Økt bruk av informasjonsteknologiske løsninger er en årsak.
Nå tar elforsyningen i stadig større grad i bruk standard automatiseringsteknologi. Denne utviklingen påvirkes av kravet om økt effektivitet og fleksibilitet. Mest kjent er Smart Grid konseptet, som blant annet EU anser å kunne være en viktig bidragsyter i arbeidet med å få redusert energiforbruket.
En leverandør som nå satser i dette markedet er Beijer Electronics. Selskapet har funnet frem til to interessante leverandører som dekker de aktuelle behov. Det er en SCADA (Supervisory Control And Data Acquisition) produsent og en leverandør av kommunikasjonsutstyr. Til sammen gir disse leverandørene et tilbud som er konkurransedyktig med løsninger fra tradisjonelle leverandører.
- «Smart operation» er et konsept som omfatter mer enn Smart Grid, forteller Tor Egil Kleiv fra Beijer Electronics til AMNYTT. Konseptet omfatter både driftskontrolløsning og nettovervåking. I det fremtidige elforsyning vil det bli strengere krav til pålitelighet og oppetid. Da må både enkelturstyr og systemløsninger overvåkes i sanntid. Vi arrangerte for kort tid siden et kurs hvor vi presenterte SCADA systemet og kommunikasjonsløsningen. Interessen blant deltakerne var stor.
- Beijer ser at det åpner seg et nytt marked ved at vi kan bli underleverandør med våre systemer når entrepriser tildeles, sier Kleiv. Zenon SCADA system fra det østeriske firmaet COPA-DATA er velegnet til overvåking fra lokale distribusjonsnett til deler av det sentrale overføringsnett. Systemet er tatt i bruk både i Østerrike og Tyskland med gode erfaringer. Det er et produsentens industrielle SCADA løsning som er fundamentet i systemet. Siden løsningen bygger på åpne standarder spiller det ingen rolle hvilke produktleverandører som er benyttet i nettet eller i understasjoner. Grafisk programmering er teknologien som benyttes i utforming av nettstruktur i systemet. Det gir rask og intuitiv design av skjermbilder og systemløsninger. Ut ifra topologien forstår programmeringsløsningen hva som er primær og sekundærside i en transformatorstasjon, og fargesetter linjenettet deretter. Dette er et eksempel på hva dagens teknologi kan by på av løsninger. SCADA løsningen har algoritmer for forskjellige driftssituasjoner og kan da automatisk utføre aktuelle operasjoner i nettet, som å lege brytere inn og ut.
Kommunikasjon er svært viktig i konsepter som Smart Operation og Smart Grid. Produsenten Brodersen i Danmark har kontrollere og Gateways for kommunikasjon i elforsyningsnett. Det er standardene IEC 61 850 og IEC 60 870 (i flere varianter) som er gjeldene i denne bransjen. Programvaren som benyttes av Brodersen er fra samme leverandør som COPA-DATA benytter. Driverne som brukes kjennes automatisk igjen i SCADA systemet og det sikrer enkel integrasjon. Kontrolleren kalles RTU 32 og benytter standard PLS programmering i henhold til IEC 61 131. Selvsagt er det enkelt å få redundant og sikker kommunikasjonsløsning. Sikkerheten ivaretas ved VPN (Virtual Private Network), som punkt til punkt kommunikasjon i tunneler gjennom andre nettverk.
Ytterligere informasjon finnes på: www.beijer.no

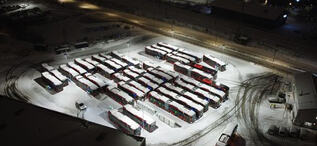

Siemens optimaliserer lading av Unibuss’ elektriske busser i Oslo
Siemens har inngått en avtale med Unibuss, en ledende bussoperatør i Oslo-området, for å levere sin innovative Depot360 Managed Services-løsning. Med Norge i front av den globale overgangen til elektrisk mobilitet markerer denne avtalen Siemens’ første Depot360-fotavtrykk i Norge.

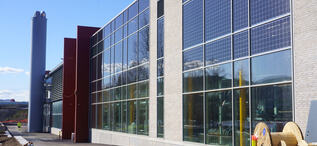

Tar grep for å sikre fremtidens vannkvalitet i Bergen
Guard Automation skal levere Norges største og mest komplekse driftskontrollsystem for vann og avløp til Bergen Vann. Systemet skal sikre rent vann til over 300 000 mennesker i og rundt Bergen. Bergen Vann leverer rent drikkevann og avløpsrensing til over 300 000 mennesker bosatt i Bergen og Bjørnafjorden kommune. Nå er det klart at Guard Automation skal levere et nytt driftssystem for å sikre den kritiske infrastrukturen.

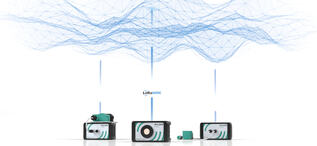

Overvåking+Optimaliseringssensorer basert på LoRa
Globalt standardisert LoRaWAN®-teknologi muliggjør effektiv,signaloverføring med lang rekkevidde. Målepunkter vidt distribuert i utendørsområder, kabling er kompleks eller ikke mulig, kontrollsystemet på høyere nivå fungerer allerede til fulle eller ingen er tilgjengelig på stedet: Så snart sensorteknologi brukes utenfor klart definerte industrielle produksjonsmiljøer eller ekstra måling data skal etterspørres i eksisterende systemer, slike utfordringer og hindringer oppstår.

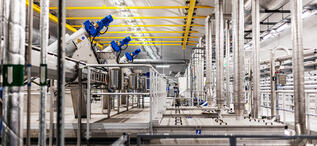

Verdens største anlegg
