Kontrollskapteknologi hos HPS ved hjelp av Eplan Cogineer

Elektrisk planlegging: Automatisering sparer tid - også for spesialbestilte produkter. Kontrollskap-produsenter som automatiserer planleggingsprosessene sine, får fordel av kortere prosjekttider og høyere kvalitet. Sekundære prosesser, som utforming av dokumentasjon kan også forenkles. Men hvor mye tid kan lagres i løpet av en hel prosess?

Hanseatic Power Solutions (HPS) automatiserte kontrollskapteknologien sine i flere trinn og har nettopp startet å bruke EPLAN Cogineer. Selskapet har brukt en »før og etter»-sammenligning for å registrere faktiske tidsbesparelser. Resultatene er klare. Elektrisk planlegging alene tar nå kun 20 % av den opprinnelige tiden.

Nødkraftforsyning til kraftstasjoner og »kraftøyer» til sykehus og cuiseskip er en type anvendelser kontrollskap fra HPS er laget for. Selskapet planlegger og lager kontrollteknologi for den svært krevende energisektoren. Denne framgår klart av at HPS åpnet en avdeling i De forente arabiske emirater i 2017. Ansatte der kan utføre salg, prosjektplanlegging og service for kunder i regionen, inkludert kraftverk- og raffineri-operatører.

Mål: Maksimal automatisering innen kontrollskapteknologi

Siden selskapet ble grunnlagt i 2009 har administrerende direktør Bernd Mähnss og teamet hans prioritert maksimal automatisering innen prosjektplanlegging, design og produksjon av kontrollskap. Dette har ført til fullføring av enda mer komplekse prosjekter (med 80 til 100 kontrollskap-paneler) i løpet av seks til åtte uker, fra ordremottak til levering og installasjon.

En grunn til denne raske gjennomføringen, på tross av at prosjektene involverte spesialbestilte produkter, er en konsekvent bruk av EPLAN-plattformen. EPLAN Pro Panel brukes til planlegging av 3D-skap. Kraftfordelere og samleskinner av kobber lages i 3D ved hjelp av kobbermodulen, og (ekstern) kabelmontering er basert på rutingmodulen.

Skjemaer som er raske å lage

HPS (og dets kunder) har dratt fordel av enda kortere gjennomføringstider i flere måneder alt. Da EPLAN lanserte Cogineer-programvaren, var HPS en av de første kundene til å ta modulen i bruk. EPLAN Cogineer tar i brukt automatiserte skjemaer uten at man må programmere og uten behov for spesialistkunnskap innen konfigurering og variantbehandling. Kun grunnleggende kunnskap om makroer trengs for å bruke programmet.

Også standardisering for produkter som skal lages i kun ett eksemplar

Det kan først virke overraskende at en kontrollskap-produsent som arbeider med spesialbestilte produkter bruker automatisering og standardisering. Bernd Mähnss, grunnlegger og adm. dir. i HPS: »Prosjektene våre er selvsagt alltid unike. Men de har også gjentakende funksjoner og moduler, som skjemaer for 1/5 kontrollventilasjon og brannspjeld innen byggautomatisering.» For slike funksjoner lagrer HPS makrobiblioteker i Cogineer som elektroingeniører kan gå inn på om de ønsker det. Dennis Burmeister, salgs-engineering/service i HPS og ansvarlig for gjennomføring av Cogineer: »Brukerne må velge den nødvendige kraften, så bestemmes alt annet automatisk og integreres i skjemaene fra de riktige bryterne for motorbeskyttelse og reparasjoner til koblingskontaktene og kabelkrysseksjonene. Funksjonene i skjemaene tilordnes også automatisk.» Alternativer kan også klikkes på og integreres i planen. For eksempel kan kraftforsyningen velges via generator-spenningen eller via forbruksspenningen sammen med underleverandøren.

 Velprøvd, inkludert ruting og termiske egenskaper.

Da dannes skjemaene automatisk, avhengig av de valgte alternativene og kraftforsyningstypen. Cogineer tilbyr også andre fordeler i tillegg til automatisering av produktutvikling. Dennis Burmeister: »Makroene er godt utprøvde og feilfrie. Dette gir oss trygghet, samtidig som produktutformingskvaliteten blir bedre. Planleggere må ikke lenger utføre tidkrevende detaljarbeid ved påfølgende endringer, f.eks. på en kraftverdi. Programvaren tar over.» Rutingen er integrert i den automatiske skjemautformingen, og HPS kan automatisk bestille koblingskontakter direkte fra Phoenix Contact via den tilsvarende EPLAN-modulen. Rittal Therm brukes til å beregne strømtap i alle komponenter valgt i EPLAN. Slik kan planleggeren finne viktige steder.

Neste trinn: Papirløs produksjon med EPLAN eView

I årevis har HPS latt være å bruke standard papirmapper og dokumentasjon hvis ikke kundene ba om dem. I stedet er en QR-kode lagt ved hvert kontrollskap slik at brukerne på nett kan se den detaljerte dokumentasjonen oppbevart hos HPS. Dennis Burmeister: »Tilleggsfordelen er at dokumentasjonen alltid er oppdatert i den forstand at den er en »digital tvilling´ i hele skapets livssyklus.» Neste trinn er et papirløst verksted ved hjelp av EPLAN eView. Bernd Mähnss: »Vi trenger allerede skjemaene kun til inspeksjon. I produksjonen er en layoutplan tilstrekkelig. Vi vil snart utstyre inspeksjonsstasjoner med eView. Vedlikeholdspersonell kan så legge til kommentarer direkte i dokumentasjon som følger standardene. Dette sparer tid og hindrer dobbeltarbeid.»

Oppsummering: Automatisering gir betydelig økt effektivitet

Etter å ha tatt i bruk EPLAN Cogineer, brukte HPS en »før og etter»-sammenligning for tiden det tok å behandle en ordre med og uten automatisering. Man tok i betraktning Cogineer, samt EPLANs lenker til mekanisk bearbeiding og automatisert montering av kabler og koblinger. Dermed gikk produktutviklingen 25 % raskere og den elektriske planleggingen 80 %. Arbeidet for mekanisk produksjon reduseres til halvparten, elektrisk produksjon går 40 % raskere. Dokumentasjonen ble skapt på fjerdedelen av den vanlige tiden. Bernd Mähnss: »Totalt sett har leveringstidene våre - som tidligere var mer enn konkurransedyktige, dvs. svært korte - blitt redusert med omkring 35 % takket være automatisering og den integrerte planleggingsprosessen. Samtidig er dokumentasjonen mer detaljert, og planleggingskvaliteten er bedre fordi man bruker velutprøvde makroer og moduler.» Det er derfor klart at HPS vil fortsette i denne retningen.

Pepperl F191 crop

Økonomisk RFID-løsning med IO-Link og høy ytelse

F191 IO-Link er et helt nytt RFID Lese/skrivehode fra Pepperl+Fuchs med innebygd IO-Link kommunikasjon. Det nye Lese/skrivehodet er beregnet for leseavstander opp til 1 meter.

les mer...
Fortescue Henning Vellene_Egil Hogna crop

Norconsult prosjekterer nytt grønt ammoniakkanlegg for Fortescue Future Industries

Skal utvikle et produksjonsanlegg med en mulig kapasitet på 300 megawatt

Fortescue Future Industries har inngått avtale med Norconsult om prosjekteringen av et produksjonsanlegg for grønn hydrogen og grønn ammoniakk i Svelgen. Fortescue Future Industries (FFI), et datterselskap av det australske selskapet Fortescue, har besluttet at deres Holmaneset-prosjekt skal videreføres.

les mer...
Goodtech Hauge crop

Sterk avslutning på året for Goodtech

Vi har initiert mange endringer i 2022 for å rigge oss for fremtiden

Goodtech presenterer fredag 24. februar en god avslutning på året med solid marginvekst, og leverer i tillegg nok en strategisk viktig milepæl ved salget av organisasjonen på Åland. Konsernet rapporterer samtidig om en økning i EBITDA for den videreførte virksomheten fra 10,9 MNOK i 2021 til 28,9 MNOK i 2022 (+165%).

les mer...
Phoenix plug crop

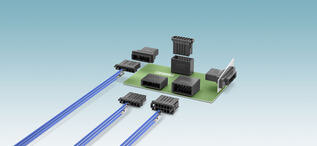

Pluggforbindere for automatisert produksjon
